CEL-FI QUATRA

Нет в продаже

Масштабируемая активная система усиления 3G, 4G/LTE сигнала операторского уровня с поддержкой MIMO для крупных и высотных объектов: заводов и фабрик, ангаров и складов, бизнес-центров и даже крытых стадионов.

₽

Заказать

CEL-FI QUATRA

Консультация

Масштабируемая по витой паре активными юнитами покрытия

Усиливает сотовый сигнал в помещениях до 5000 кв.м

Удалённое управление и мониторинг системой усиления

Широкий выбор аксессуаров для конфигурации системы усиления

Усилитель сотовой связи операторского уровня

CEL-FI QUATRA — активная система усиления (aDAS) операторского уровня с поддержкой MIMO 2х2, удалённым мониторингом и управлением.

Система усиления, основанная на QUATRA, масштабируется активными юнитами покрытия (до 4 штук) и пассивными антеннами при необходимости. Это позволяет добиться усиления на площади до 5000 м2. Юниты покрытия (Coverage Unit) приобретаются отдельно от 1 до 4 шт.

Система требует только одного источника питания для юнита сети (Network Unit). Юниты покрытия (Coverage Unit) соединяются с помощью витой пары на расстоянии до 100 метров с питанием в режиме PoE.

CEL-FI авторизован операторами и сертифицирован государственными органами в области связи, что гарантирует безопасность устройства.

‍

Установка в двухэтажном помещении с закрытыми комнатами

Установка в четырехэтажном офисе с 4 юнитами сети и 16 юнитами покрытия

QUATRA NU (юнит сети)

QUATRA CU (юнит покрытия)

Панельная широкополосная MIMO-антенна

Внутренняя потолочная антенна

Стабильный сигнал в любом транспорте

Личные автомобили

Как установить систему усиления CEL-FI QUATRA

Юнит сети (Network Unit) устанавливается внутри помещения. Зачастую, в непосредственной близости к внешней антенне.
Внешняя направленная панельная MIMO-антенна устанавливается на крыше/фасаде в месте наилучшего качества сигнала и подключается с помощью кабеля к юниту сети (Network Unit).
К юниту сети (Network Unut) по витой паре (до 100 м) подключаются до 4-х юнитов покрытия (Coverage Unit). Они размещаются для оптимального покрытия.
После включения системы можно настроить необходимые частоты и параметры с помощью облачного портала удаленного управления CEL-FI WAVE Portal.

Для специалистов доступны инструменты IBWave Design Templates. Этот инструмент поможет правильно спланировать установку элементов.

‍

Элементарная установка

Примеры установки CEL-FI GO M в других видах транспорта

Не создаёт помех в сети

Усилитель распознаёт "свой" сигнал и не создаёт помех радиоустройствам: Wi-Fi роутерам, TV, радио, видеоняням и другим. Эта технология даёт усиление в 100 дБ, позволяя усилить сигнал даже в самых проблемных местах.

До 90 звонков одновременно

Усилители CEL-FI поддерживают до 90 одновременных голосовых звонков в 3G и интернет со скоростью до 150 Мбит/сек в 4G/LTE. Количество звонков и скорость интернета зависит от загруженности оператора.

Управляйте усилителем через приложение

В приложении WAVE APP можно изменять настройки усилителя, отслеживать параметры усиления и показатели сети, а также получать уведомления об обновлениях для вашего усилителя.

Умный софт позаботится об усилении сам

Automatic Gain Control (AGC)

Непрерывно регулирует усиление и даёт оптимальный уровень сигнала по линии в сторону БС и абонента.

Automatic Level Control (ALC)

Постоянно отслеживает уровень сигнала
в сети и регулирует мощность для максимального усиления

Interference cancellation system

Система мониторинга, которая предотвращает самовозбуждение, определяя "свой" сигнал и сигнал от БС.

Plug & Play

После включения устройства софт настраивает усиление сигнала автоматически

Комплектация усилителя

Дополнительные опции для

CEL-FI QUATRA

Внутренняя потолочная антенна

Внутренние антенны помогут расширить зону покрытия в любой точке офиса. Омни-антенны принимают и передают сигнал в радиусе направленности 360°.

Скачать руководство

CEL-FI QUATRA CU (юнит покрытия)

Служит для расширения зоны покрытия. Является неотъемлемой частью системы CEL-FI QUATRA. Прямое подключение к CEL-FI QUATRA NU с помощью витой пары (cat 5 и выше) на расстоянии до 100 метров.

Скачать руководство

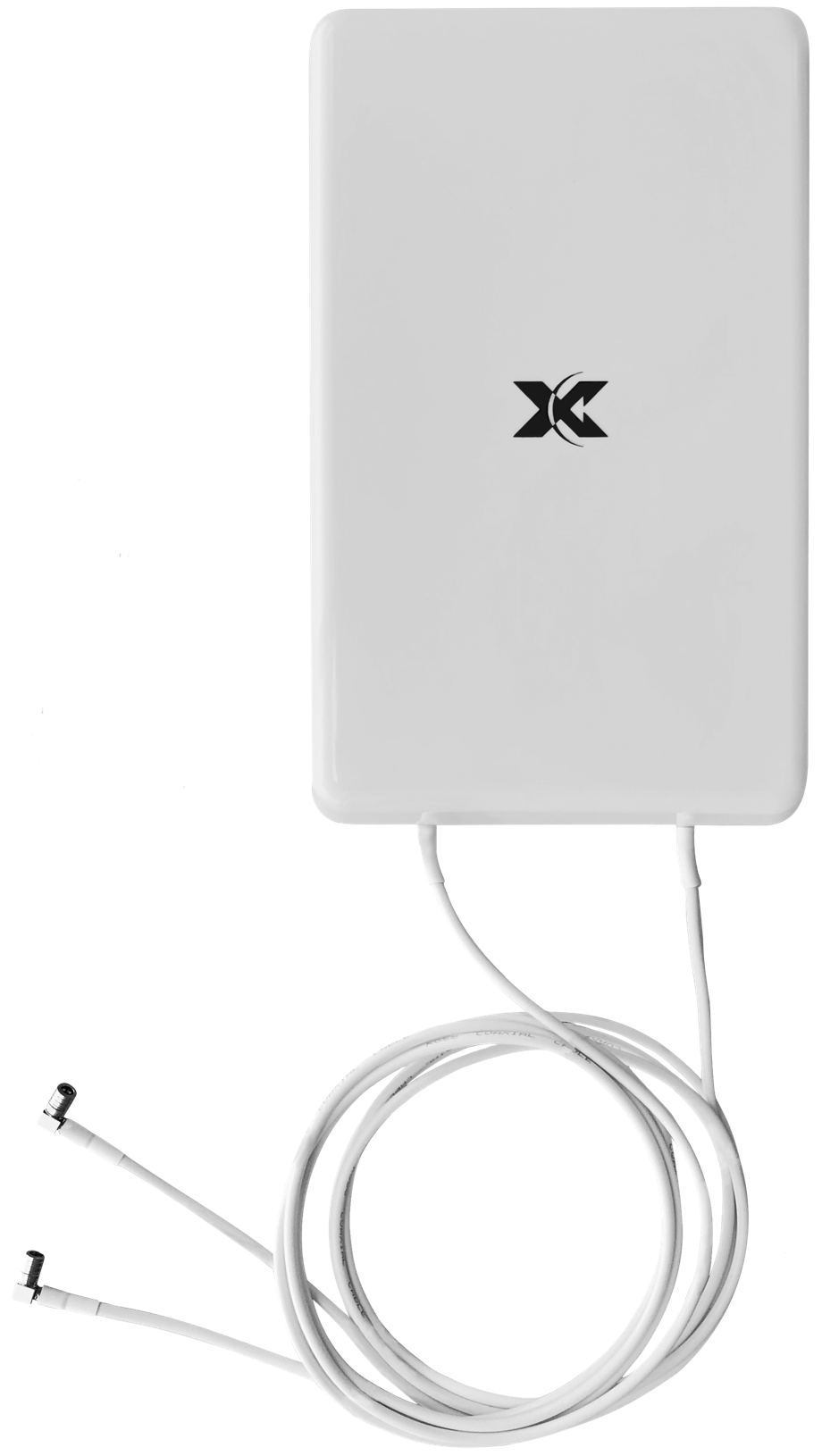

Панельная широкополосная MIMO-антенна

MIMO-антенна для внешнего и внутреннего использования, служит для подключения к юниту сети (Network Unit). Оптимальное положение настраивается с помощью приложения WAVE. Специальное крепление CEL-FI Antenna Mount позволяет фиксировать положение антенны для лучшей производительности.

Скачать руководство

Интерфейсный адаптер для подключения к Small Cell

Адаптер CEL-FI QUATRA Small Cell Interface (SCIF) упрощает радиочастотное соединение между активным операторским оборудованием и юнитом сети (Network Unit). В комплекте все необходимые кабели для подключения.

Скачать руководство

Экстендер CEL-FI QUATRA Range Extender (QRE)

Cel-Fi QUATRA Range Extender — это устройство, которое увеличивает расстояние соединения между Блоком сети (NU) и Блоком покрытия (CU) до 200 метров. Доступна поддержка Power over Ethernet (PoE). Дополнительный источник питания не потребуется.

Скачать руководство

Реальные примеры использования

CEL-FI

Усиление сотового сигнала в двухкомнатной квартире в Балашихе

Усиление связи в передвижном пункте кассовых операций крупного банка

Усиление сотового сигнала в офисе компании «Роснефть» в центре Москвы

Технические характеристики

Диапазоны частот:

900 / 1800 / 2100 / 2600

Поддержка операторов:

1 (3G/LTE)

Одновременно поддерживаемые диапазоны частот:

Площадь покрытия:

300-5000 кв.м

Коэффициент усиления:

100

Стандарты связи:

3G / 4G / LTE

Способ соединения юнитов/антенн:

витая пара (UTP cat 5-6-7)

Максимальная мощность:

16 dB Downlink / 24 dB Uplink

Соответствие стандартам:

CE, FCC, RoHS, IC, EAC, R&TTE, EN, SRRC

Тип индикаторов на юнитах:

LED-индикаторы

Внешние порты Network Unit:

4xRJ45 для подключения юнита покрытия / 2xRJ45 LAN management port (in/out) / 2xQMA (Female) для внешней MIMO-антенны

Внешние порты Coverage Unit:

1xRJ45 для подключения к юниту сети. 2xQMA Female для внутренней MIMO-антенны

Переключение операторов в CEL-FI WAVE:

поддерживается

Способ установки:

специальные крепления и соединение юнитов витой парой (до 200 м)

Возможность установки доп. антенны:

доп. юниты, внешние и внутренние антенны

Стандарт защиты от влаги:

IP-20

Автоматическая регулировка уровня сигнала (ALC):

поддерживается

Автоматическая регулировка степени усиления (AGC):

поддерживается

Система контроля против самовозбуждения (ICS):

поддерживается

Питание (адаптер DC):

Network Unit: 54 В / Coverage Unit: в режиме PoE

Габариты:

Network Unit: 264×185×62 мм / Coverage Unit: 225×185×37 мм

Вес:

Network Unit: 1200 гр / Coverage Unit: 830 гр

Артикул:

590NQ34LPRU2NEXT2T21

Документация

CEL-FI QUATRA

Руководство пользователя

Подробные технические спецификации

Руководство пользователя

Подробные технические спецификации

Закажите

CEL-FI QUATRA

Бесплатная доставка по всей России

Гарантия на усилитель 12 месяцев

Установка без проводов и сверления стен

Автоматическая настройка и мониторинг в приложении

Заказать

CEL-FI QUATRA

Консультация

Нет в продаже

₽
